Skid de càrrega i mesura

Un patin de càrrega és un dispositiu que integra els mòduls d'equip d'un sistema d'ompliment quantitatiu. Un patin de càrrega (també anomenat sistema de muntatge-de patins) integra l'instrument de control de càrrega, el controlador de lots, el mesurador de cabal, les vàlvules, les canonades i el braç de càrrega en una base d'estructura d'acer robusta, creant una unitat modular completa.

Funciona com una estació de treball mòbil, integrant tots els sistemes de control i canonades de procés necessaris. Un cop connectat a les línies de procés-in situ i a les interfícies d'alimentació i comunicació, el sistema està preparat per al funcionament immediat, simplificant significativament la instal·lació i la posada en marxa.

Abans d'instal·lar el sistema de càrrega automàtica al lloc-, les operacions d'ompliment manual normalment les feien els treballadors. Això va provocar una gestió desorganitzada del lloc, una baixa eficiència de càrrega i nombrosos perills de seguretat. No es va poder garantir la seguretat personal dels treballadors durant els processos d'ompliment, la qual cosa va provocar accidents freqüents que van provocar importants pèrdues per a l'empresa i fins i tot conseqüències irreversibles. Per solucionar aquests problemes al-lloc, la implementació d'un sistema de càrrega automàtica s'ha convertit en una necessitat urgent.

El sistema de càrrega-muntat per patins resol els problemes següents per als usuaris:

1. Aconsegueix una millora del 100% en l'automatització de l'ompliment,

2. Dobla l'eficiència d'ompliment passant de l'operació manual a l'ompliment automatitzat,

3. Elimina el 100% dels perills de seguretat durant les operacions de càrrega,

4. Redueix un 90% la càrrega de treball d'instal·lació als llocs de càrrega.

5. La integració de fàbrica millora-l'estabilitat operativa del lloc en un 80%.

6. Optimitza la utilització de l'espai dels equips al lloc-en un 100%.

7. Millora la flexibilitat per a la reutilització d'equips en un 80%.

8. Redueix-els costos operatius a llarg termini en un 100%.

En funció de les propietats dels productes a carregar, s'apliquen solucions personalitzades de sistemes de càrrega de camions. L'equipament principal inclou:

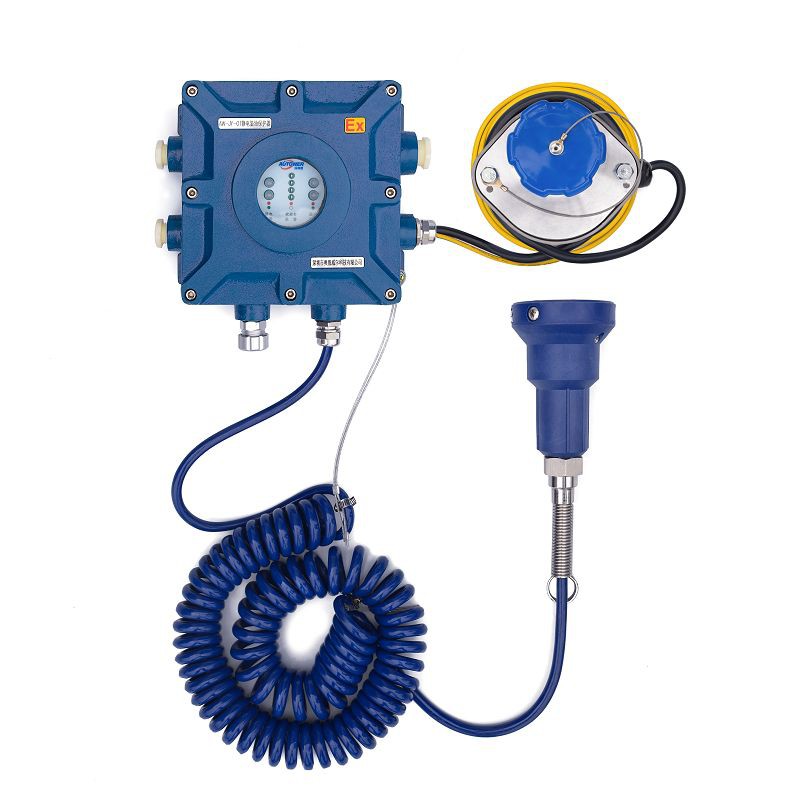

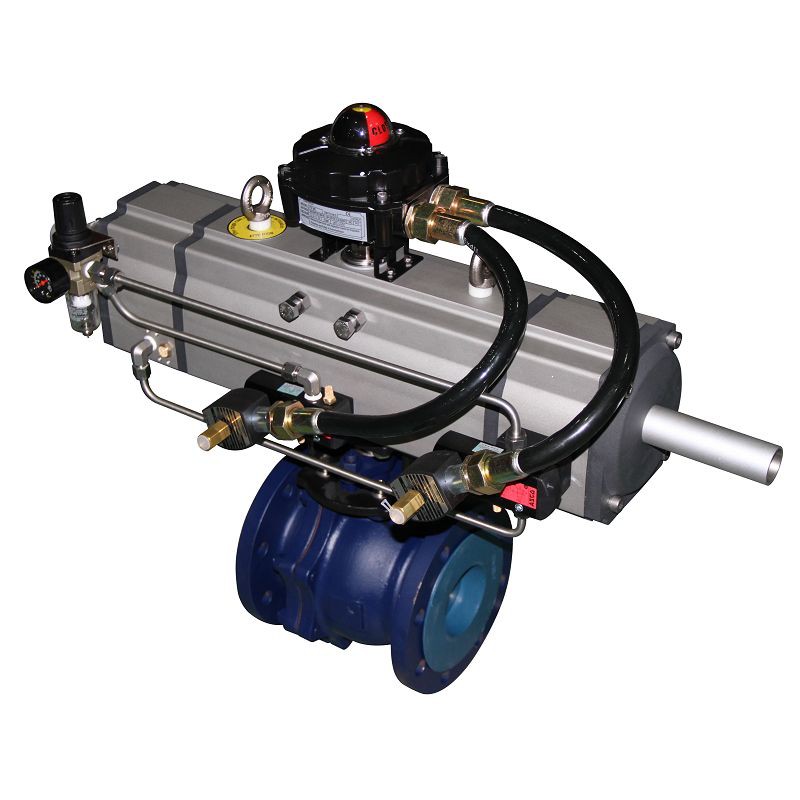

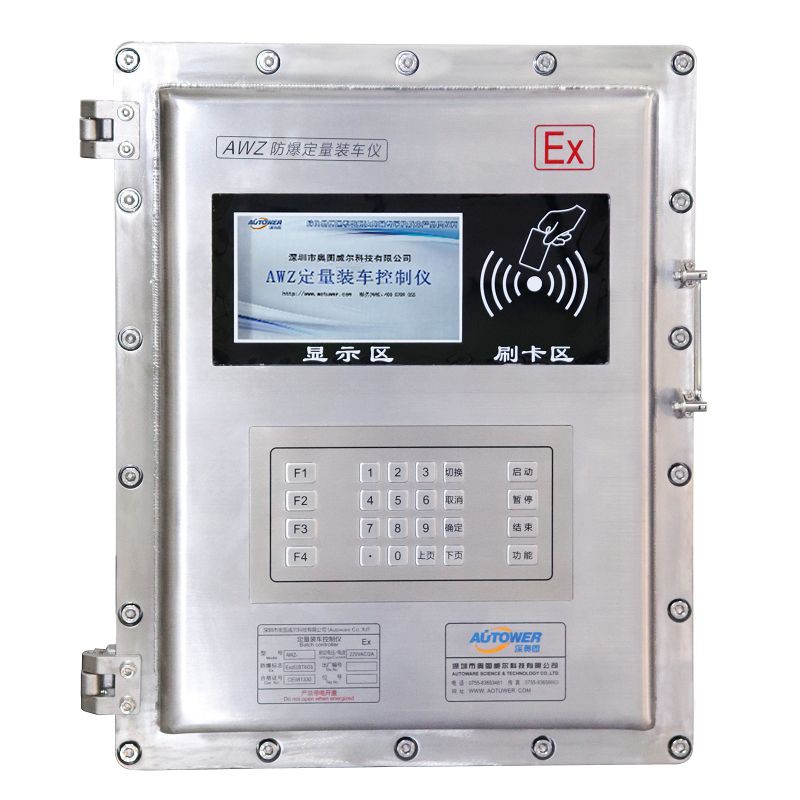

Controladors de lots, mesuradors de cabal, vàlvules de control, dispositius de protecció contra excés d'ompliment electrostàtic, equips d'enclavament de seguretat, sistemes informàtics i braços de càrrega.

Oferim solucions integrades de sistemes de càrrega de camions. Les configuracions del sistema i les solucions tècniques es seleccionen en funció de diferents condicions de funcionament, per tal de satisfer els requisits específics de cada lloc. Si us plau, poseu-vos en contacte amb nosaltres per a una consulta detallada.

El Skid de càrrega i mesura funciona com un sistema modular integrat que controla, mesura i gestiona tot el procés de càrrega de manera automàtica i precisa.

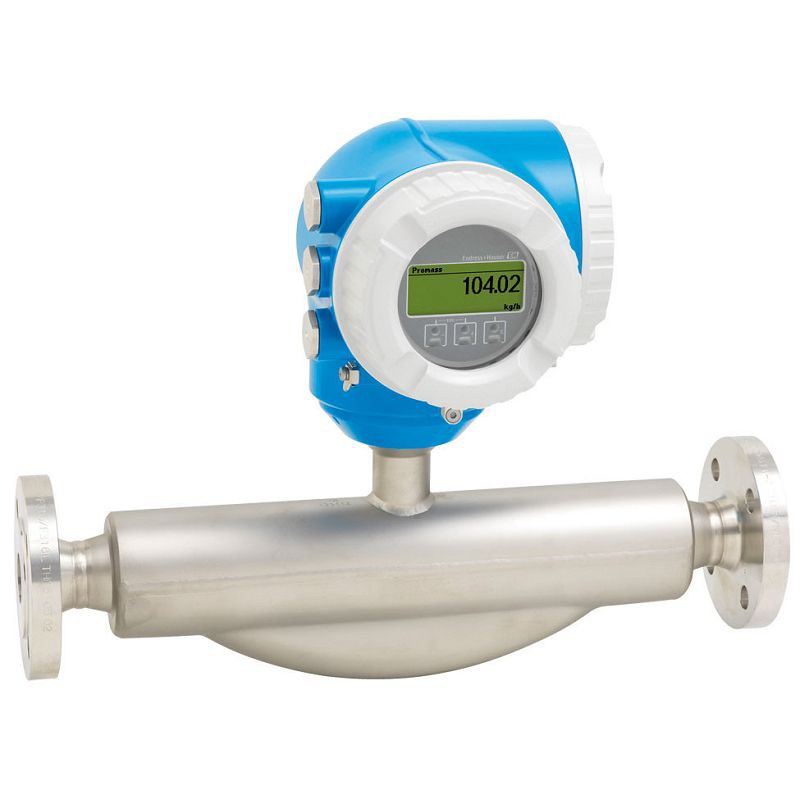

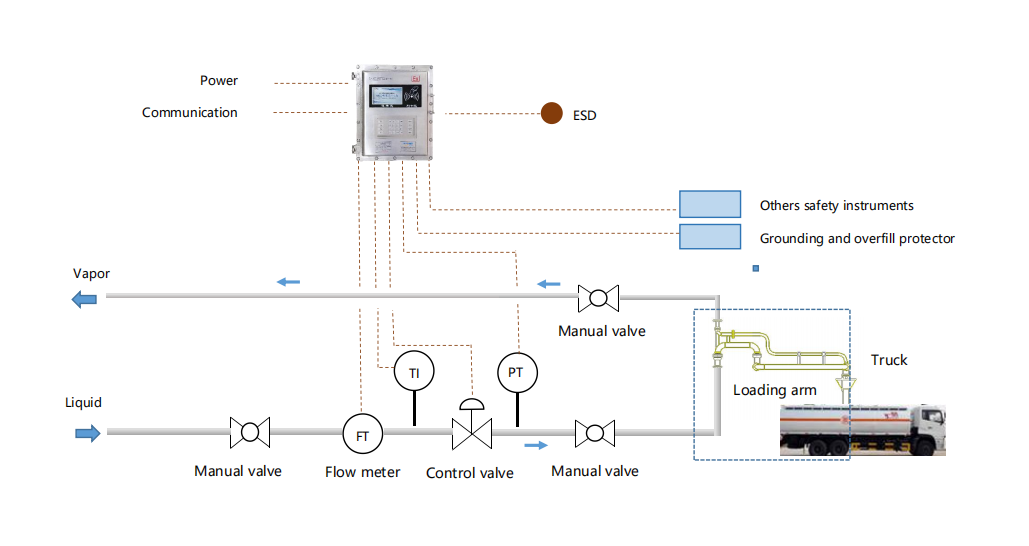

Durant el funcionament, el sistema de control rep ordres de càrrega i estableix la quantitat objectiu o els paràmetres del lot. El mesurador de cabal mesura contínuament el cabal-en temps real i el volum total, mentre que les vàlvules de control regulen el cabal de fluid en conseqüència.

A mesura que el producte flueix des del dipòsit d'emmagatzematge al vehicle, el sistema realitza un seguiment en -temps real i un control de bucle-tancat, garantint una dosificació precisa i un funcionament estable. Quan s'arriba a la quantitat predeterminada, el sistema tanca automàticament les vàlvules i atura el procés de càrrega.

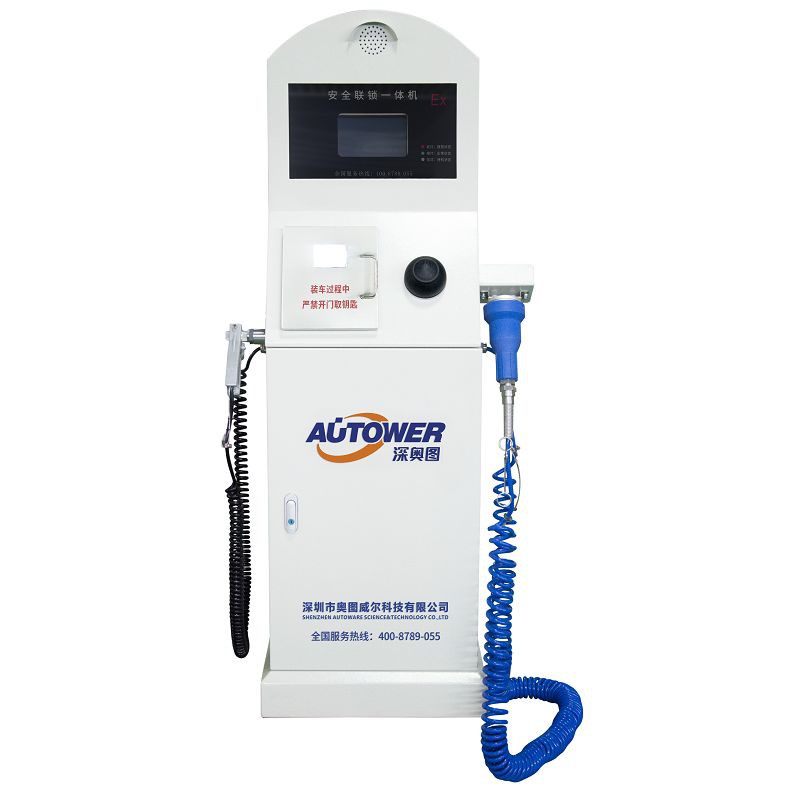

Mentrestant, els enclavaments de seguretat i els dispositius de protecció controlen les condicions clau com ara la pressió, la connexió a terra i l'estat d'aturada d'emergència. Si es detecta qualsevol condició anormal, el sistema activarà alarmes o s'apagarà immediatament per garantir un funcionament segur.

Mitjançant aquesta lògica de control automatitzada, el patins de càrrega i dosificació aconsegueix un mesurament d'alta-precisió, una càrrega eficient i una seguretat millorada, cosa que el fa ideal per a aplicacions de manipulació de productes químics, petroliers i altres líquids perillosos.

Els seus avantatges principals rau en la seva alta integració, mobilitat, instal·lació ràpida i petit espai. A més, com que està prefabricat de fàbrica-, la seva qualitat i seguretat estan millor garantides.

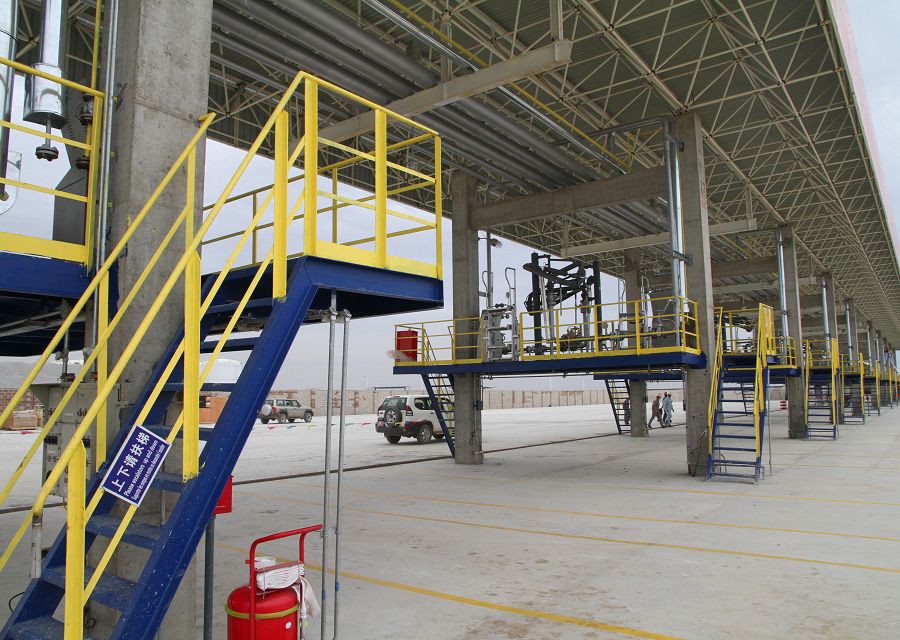

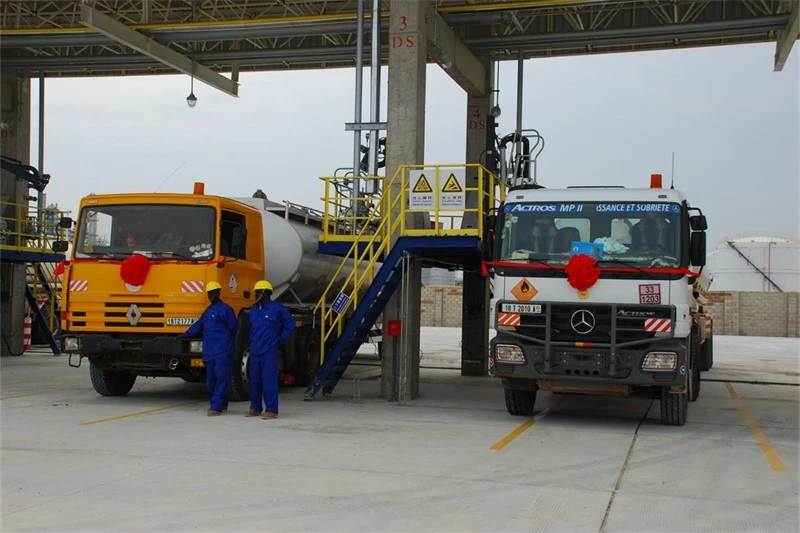

Cas 1: Skid de càrrega i mesura a N'Djamena, Txad, Àfrica

• Antecedents del projecte:Aquest és un nou projecte al Txad. Històricament, les operacions de càrrega de camions eren principalment manuals, presentant seriosos riscos de seguretat, causant accidents freqüents i resultant en una baixa eficiència operativa.
• Productes carregats:Gasolina, Dièsel, Combustible
• Posicions de càrrega:18 braços de càrrega (posicions de càrrega de camions)
• Impacte:La solució va permetre la càrrega de camions 100% automatitzada, va augmentar l'eficiència de càrrega en dues vegades i va eliminar completament els riscos de seguretat durant tot el procés de càrrega.
• equipament clau:Controlador de lots, mesurador de cabal massiu, vàlvula de control, protector de desbordament electrostàtic, dispositiu d'enclavament de seguretat, sistema informàtic.

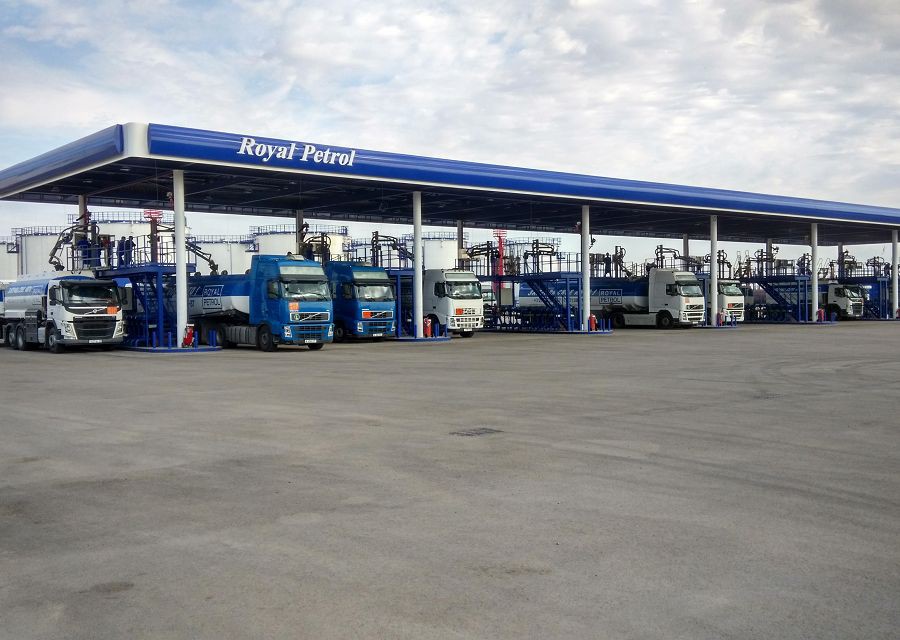

Cas 2: Skid de càrrega i mesura a Kazakhstan

• Antecedents del projecte:Aquest és un projecte nou. Històricament, totes les operacions de càrrega de camions dins del país eren operades manualment, amb un alt risc de seguretat i una baixa eficiència.
• Productes carregats:50.000 tones de gasolina a l'any, 100.000 tones de gasoil a l'any, 20.000 tones de combustible per a avions a l'any.
• Posicions de càrrega:14 braços de càrrega (posicions de càrrega de camions)
• Impacte:La solució va optimitzar les operacions i la gestió del terminal, va permetre nivells més alts d'eficiència de càrrega i ompliment automatitzada i va eliminar completament els riscos de seguretat durant tot el procés de càrrega.
• equipament clau:Controlador de lots, mesurador de cabal massiu, vàlvula de control, protector de desbordament electrostàtic, sistema informàtic.

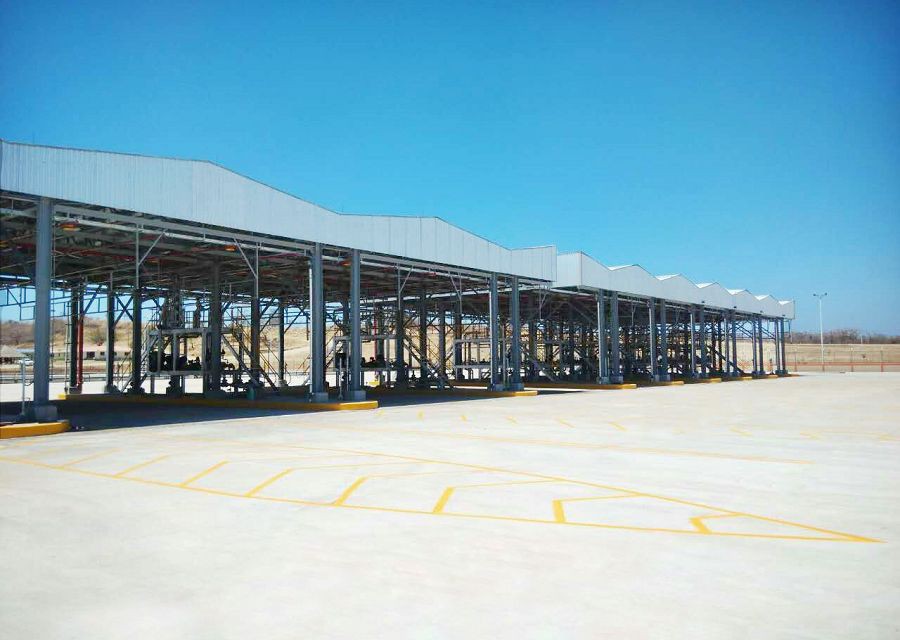

Cas 3: Skid de càrrega i mesura a Nicaragua, Amèrica del Sud

• Antecedents del projecte:Aquest és un projecte nou. Anteriorment, totes les operacions de càrrega de camions eren totalment manuals, la qual cosa comportava nombrosos riscos de seguretat.
• Productes carregats:Gasolina, dièsel, gasoil, gasoil, GLP
• Posicions de càrrega:12 braços de càrrega (posicions de càrrega de camions)
• Impacte:La solució va permetre un nivell més alt d'automatització de la càrrega, va millorar significativament l'eficiència d'ompliment i va eliminar completament els riscos de seguretat durant el procés de càrrega.
• equipament clau:Controlador de lots, mesurador de cabal de massa + mesurador de cabal PD, vàlvula de control, protector de desbordament electrostàtic, sistema informàtic, sistema de targeta intel·ligent.

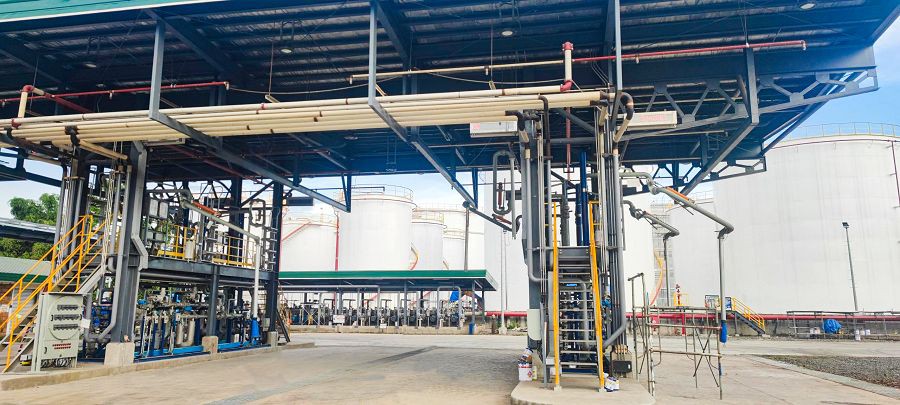

Cas 4: Skid de càrrega i mesura a Filipines

• Antecedents del projecte:Aquest és un projecte nou. Anteriorment, totes les operacions de càrrega de camions eren totalment manuals, la qual cosa comportava nombrosos riscos de seguretat i una baixa eficiència operativa.
• Productes carregats:Gasolina, Dièsel, Combustible
• Posicions de càrrega: 8 braços de càrrega (posicions de càrrega de camions)
• Impacte:La solució va millorar la gestió de la producció, va millorar el nivell d'automatització de la càrrega, va augmentar l'eficiència d'ompliment, va eliminar completament els riscos de seguretat durant el procés de càrrega i va permetre la cooperació-a llarg termini per a les fases futures.
• equipament clau:Controlador de lots, mesurador de cabal massiu, vàlvula de control, protector de desbordament electrostàtic, dispositiu d'enclavament de seguretat, sistema informàtic.

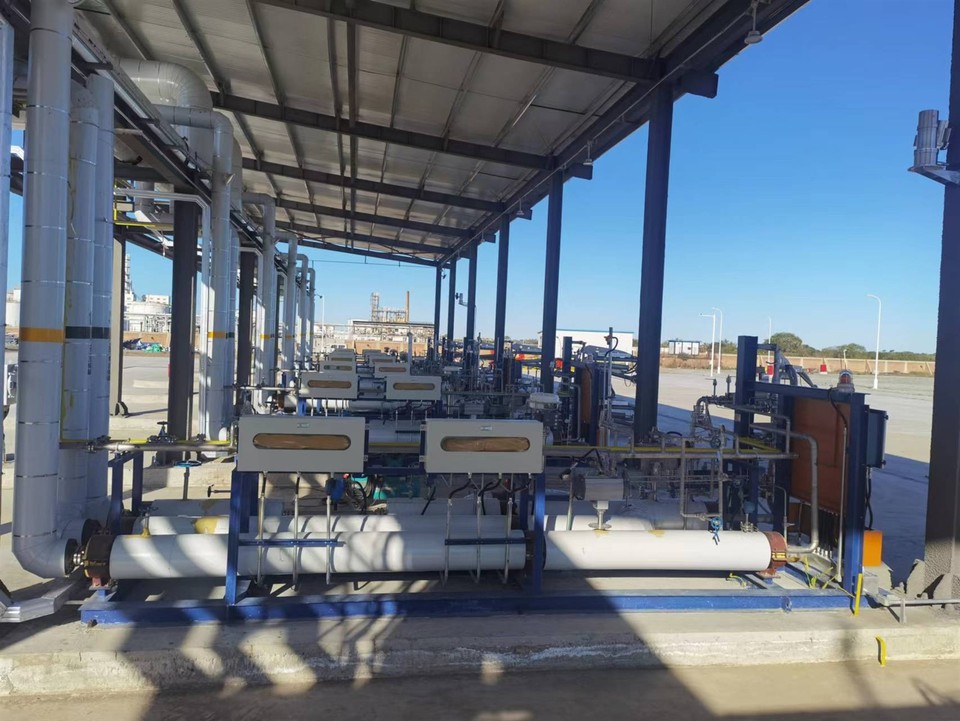

Cas 5: Skid de càrrega i mesura de GNL

• Antecedents del projecte:Es tracta d'un projecte nou i la primera vegada que el client adopta un sistema de càrrega de camions de la Xina i de la nostra empresa.
• Productes carregats:50.000 tones de GNL anuals
• Posicions de càrrega:14 braços de càrrega (braços de càrrega de GNL de doble cara)
• Impacte:La solució va oferir un rendiment d'automatització més enllà de les expectatives, amb un funcionament del sistema altament estable.
• equipament clau:Controlador de lots, mesurador de cabal massiu, vàlvules de control, vàlvules de tanca{0}}, protectors electrostàtics, transmissors de pressió, transmissors de temperatura, sistema informàtic.
